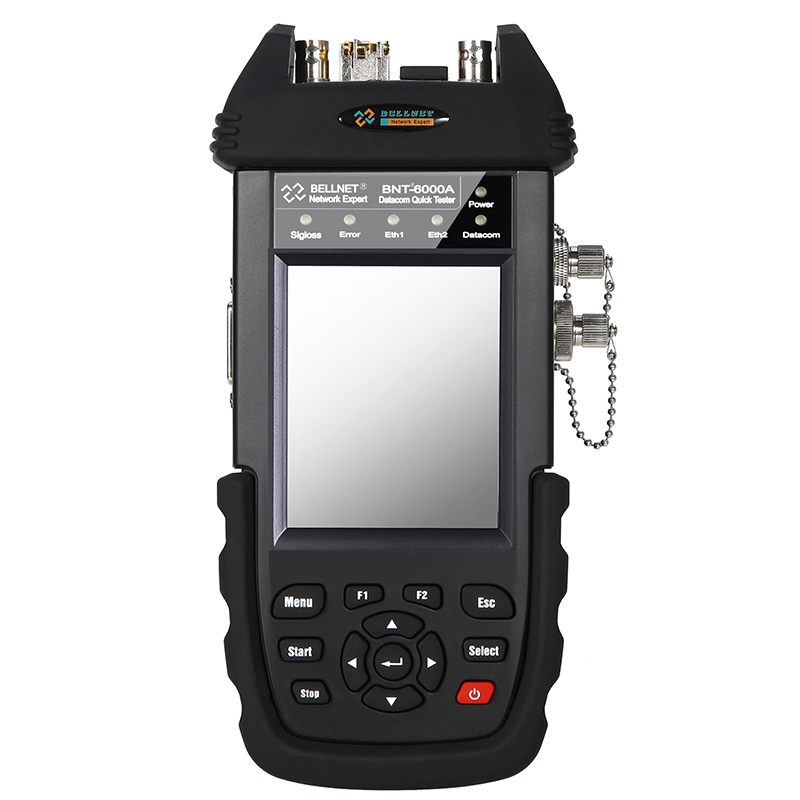

BNT-6000A数据综合测试仪

BNT-6000A集成两个独立的以太网端口（每个可以独立配置为10/100/1000M电口或100/1000M光口）一个E1端口、一个V.35/V.24端口、一个光功率计和一个红光源端口。以太网端口支持RFC2544规范测试（包括丢包率、吞吐率、时延和背对背测试）自环PING测、快速PING测，抓包分析以及穿通模式下精细流量监测等功能。E1、V.35/V.24端口支持物理层误码测试，链路层PPP/HDLC/FRAME RELAY协议建立，IP层对端IP地址自动发现，自环PING测，快速PING测等功能。光功率计端口支持通用的光功率测试，红光源端口支持通用的可视故障探测测试

产品功能

* 适用于MSTP/MSAP网络各种业务接口的开通与维护测试

* 多种方式验证大客户专线通道带宽，一机多用

* 聚合物理电池6000mA

* 手持式3.5英寸彩色触摸屏，中文显示

* 结果存储和打印

一般特性

* 可存贮200个测试结果，可屏幕显示或打印

* 高分辨率3.5英寸彩色LCD显示屏，带LED背光

* 内部电池：智能型锂电池 3200毫安，3.7V

* 电池操作时间：6小时；充电时间：5小时

* 充电器：5V@2.6A,90到265VAC,50-60Hz

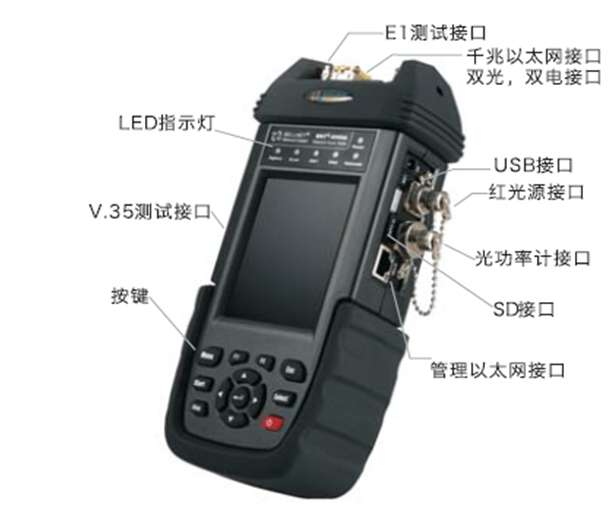

接 口

* Datacom数据接口:V.35/V.24数据测试功能

* E1接口:E1链路,符合G703(E1)测试功能(75/120欧姆)

* 以太网接口:10/100/1000M电口,1000M光口

E1部分

* 测试速率：2.048Mbps、N (连续) 和M (非连续) x 64Kbps(N&M=1到31) 插入／取出N或M x 64kbps

* 线路编码：HDB3&AMI

* 帧 型：非成帧、PCM-30、PCM-30c、PCM-31、PCM-31c，符合ITU-T G.704

* 在线、非在线测试功能

发送端

* 时钟源，内部时钟：2.048MHz±5ppm

* 接 收：锁住被收信号

* 线路编码：HDB3和AMI

* 脉冲波形：符合ITU-T G.703

* 差错插入：BIT、CODE、BIT+CODE；单个或1x10-1到1x10-7速率

接收端

* 频率范围：2.048Mbps-80000bps

* 输入灵敏度：0到-43dB

* 回损性能符合ITU-T G.703；抖动容阻

* 符合ITU-T G.823

测 量

* E1接收信号电平

* E1接收频率测量

* E1的接口电压

* Code/BPV差错(差错计数和差错比率)

* LOS、Sync丢失、LOF、AIS、FAS、RAI和MFAS秒计数

* G.821分析、G.826、M.2100/550测试，E-bit差错计数和比率

* 支持PPP、HDLC二层路由协议的分析

* 快速流量IP PING功能的测试及环回PING

V.35/v.24部分

* 测试速率：Nx64Kbps（N=1到31）

* V.35、DCE/DTE、接入模式&V.24同步测试模式测试图案

* PRBS：2n-1，n=9,11,15,20,23，符合ITU-T0.152,0.153

* BERT误码特性测试符合G.821分析

* 提供V.35/V.24监控功能

* 支持PPPHDLC二层路由协议的分析

* 提供V.35/V.24监控功能

* 支持PPPHDLC二层路由协议的分析

* 快速流量IP PING 功能的测试及环回PING

以太网测试部分

* 提供千兆以太网连通性验证服务

* 自动识别10/100/1000M BASE网络服务

* DHCP自动获取IP地址和配置IP地址

* 发包、收包、错误包、丢包及丢包率统计

* 提供以太网链路自环IP PING

* 快速流量IP PING及环回PING

* 支持RFC2544 规范测试

* 包括：丢包率、吞吐率、时延、背对背

* 支持以太网电路长时间质量监控测试

* 支持以太网BERT测试

* 支持以太网接口VLAN自动探测

* 支持TCP连接测试

帧中继参数

* 支持E1、V.35/V.24物理接口

* UNI DTE/DCE 帧中继监测和模拟用户端（CPE）测试

* 符合标准: ITU Q.933, ANSI T1.618/T1.617 CISCO LMI,LMI 分析，PVC 状态

* DLCI 统计 (同时提供 32个 DLCI)

* CIR 服务质量测试

* 定时器：T391,T392,N391,N392,N393

* 性能统计

* 支持链路的IP 地址自动探测及快速流量IP PING功能的测试

光功率计部分

* 通过独立的光功率计接口测试光功率，测试精度远远高于SFP光模块自带光功率模块

* 波长范围：800nm~1700nm

* 校准波长：850/980/1300/1310/1490/1550

* 探头类型：InGaAs

* 功率测量范围：-70dBm~+6dBm

* 不确定度：-0.25到+0.25

* 线性度：0.03dB

* 显示分辨率：0.01dB

红光源部分

* 工作波长：650nm

* 出纤功率：>10mW

* 频率闪烁：常亮/2Hz

环 境

* 操作温度： 0℃到50℃

* 存贮温度：－20℃到+70℃

* 温 度：5%到90%非凝结

* 尺 寸：200mm x 90mm x 45mm

* 重 量：小于1公斤

典型场景应用：

1：传输电路

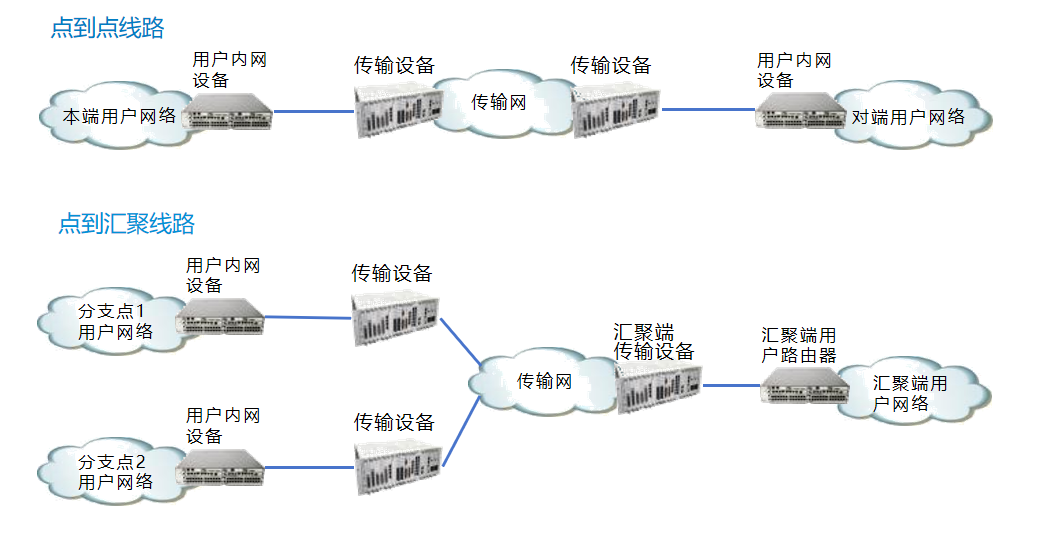

     1） 点到点（或点到汇聚）的传输通道 ，一般中间的传输网为SDH/OTN网络 ，或采用L2VPN的IPRAN网络，两端的客户网络中间无路由 ，可直接二层互通

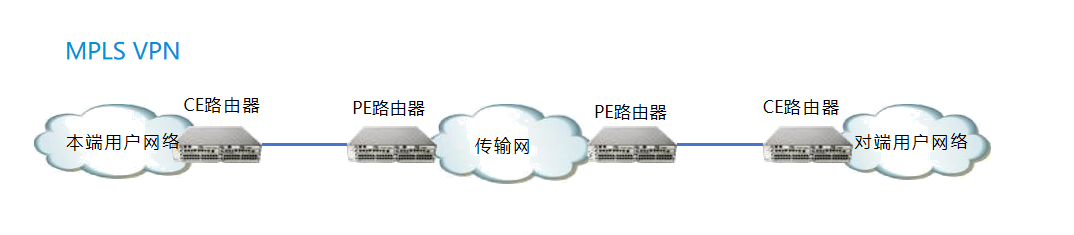

    2） 运营商提供多点之间的路由互通 ，一般中间的传输网为IPRAN（MPLS VPN）网络 ，通过L3 VPN实现专网隔离和带宽保证，两端的客户网络分属不同网段 ，通过路由互通

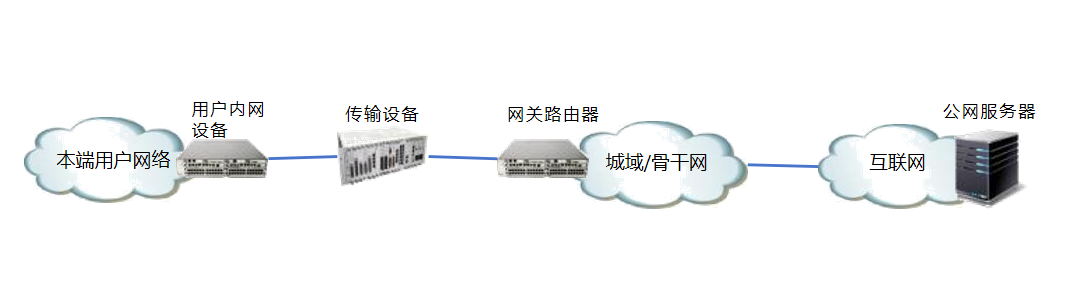

2：互联网专线（IP专线）

运营商为每个客户单点提供上网专线 ，接入互联网，接入设备之上的网络是既有的公网

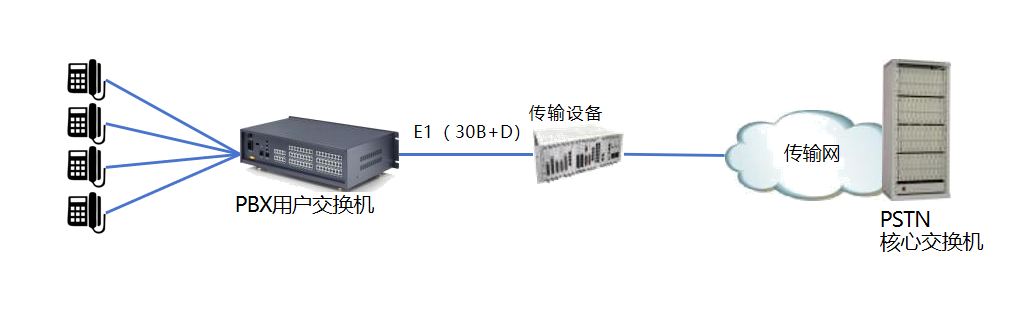

3：语音专线

物理承载线路为E1 ，即30路64Kbps的数字信道B信道和一路（一般为16时隙）的控制信道D信道，PBX与PSTN网络之间 ，通过D信道传递协议信令 ，控制每路通话呼叫占用一个B信道传送语音通话数据
